Wie funktioniert eine O-Ring-Abdichtung?
Die O-Ring-Abdichtung stellt eine der effizientesten und am häufigsten eingesetzten Dichtungslösungen in der industriellen Praxis dar. Ihre Funktionsweise beruht auf einem einfachen, jedoch äußerst effektiven Prinzip: der elastischen Verformung eines ringförmigen Elastomerelements in einem genau definierten Einbauraum, der sogenannten Nut. Diese Verformung führt zu einer flächigen Pressung an den Dichtflächen, wodurch das Austreten oder Eindringen von Flüssigkeiten oder Gasen (Medien) zuverlässig verhindert wird.
Der O-Ring wird typischerweise in eine Nut eingebracht, die entweder radial (z. B. Kolben- oder Stangendichtung) oder axial (z. B. Flanschverbindung) ausgelegt ist. Im eingebauten Zustand wird der O-Ring durch das Zusammenspiel der Bauteilgeometrien elastisch verformt, sodass sich sein kreisrunder Querschnitt in einen leicht ovalen Querschnitt verändert. Die daraus resultierende Kontaktpressung ist entscheidend für die Dichtwirkung.
Unter Betriebsbedingungen, insbesondere bei Innendruck, verstärkt sich die Dichtwirkung zusätzlich. Der Druck wirkt auf den O-Ring und presst das Elastomer stärker in Richtung der Druckabgewandten Seite wodurch eine selbstverstärkende Dichtwirkung erzielt wird. Dieser sogenannte Dichteffekt unter Druck unterscheidet den O-Ring von anderen statischen Dichtelementen und macht ihn besonders effektiv für dynamische sowie hochdruckbelastete Anwendungen.
Die hohe Leistungsfähigkeit der O-Ring-Abdichtung hängt wesentlich von der richtigen Kombination mehrerer Faktoren ab:
- Werkstoffauswahl: Die Medienbeständigkeit, Temperaturtoleranz und mechanischen Eigenschaften müssen exakt auf die Einsatzbedingungen abgestimmt sein.
- Nutgeometrie und Einbautoleranzen: Die Nut muss so gestaltet sein, dass sie eine kontrollierte Verformung des O-Rings ermöglicht, ohne diesen zu überdehnen oder zu quetschen.
- Montagequalität: Saubere, gratfreie Bauteiloberflächen und eine fachgerechte Montage verhindern Beschädigungen und Leckagen.
Ein weiterer Vorteil der O-Ring-Abdichtung liegt in ihrer konstruktiven Einfachheit. O-Ringe benötigen nur wenig Einbauraum, sind kostengünstig in der Herstellung und einfach in der Handhabung. Sie können sowohl in statischen als auch in dynamischen Dichtsystemen verwendet werden und lassen sich in unterschiedlichsten Größen, Materialien und Ausführungen realisieren.
Typische Einsatzbereiche umfassen Hydraulik- und Pneumatiksysteme, Pumpen, Ventile, Flanschverbindungen, Vakuumtechnik sowie zahlreiche Sonderanwendungen in der chemischen und pharmazeutischen Industrie.
Unsere technischen Berater unterstützen Sie bei der Auslegung Ihrer Dichtsysteme, der Auswahl geeigneter O-Ring-Werkstoffe und Geometrien sowie bei der Beurteilung der Langzeitbeständigkeit unter realen Betriebsbedingungen. Kontaktieren Sie uns für eine fundierte Beratung und individuelle Lösungskonzepte.

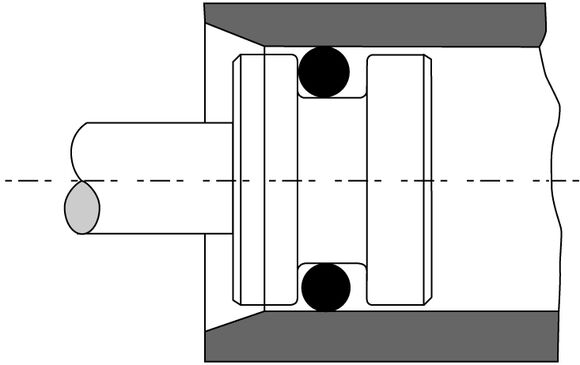

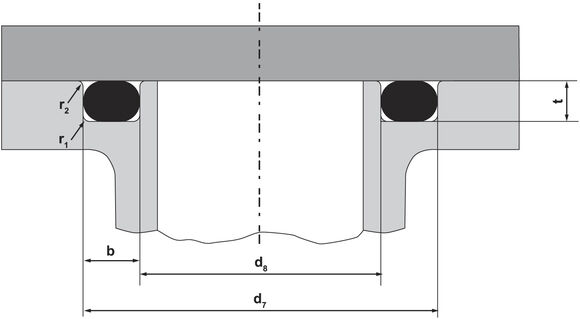

Einbau Axiale Abdichtung: Einbau Kolbendichtung:
