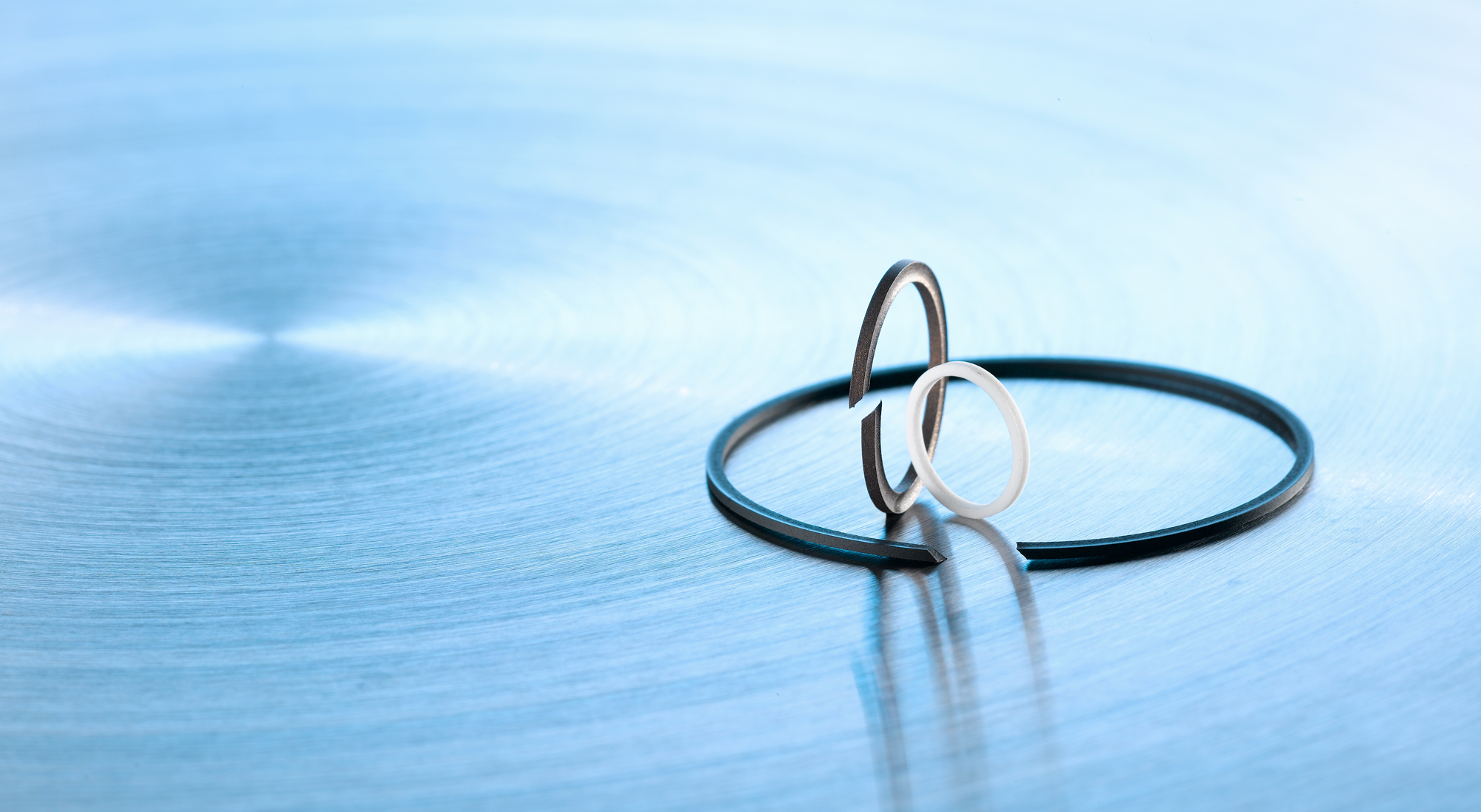

Los ayudantes secretos: los anillos de soporte
Las juntas tóricas son unas de las piezas más sensibles de una máquina y deben protegerse de los daños por presión. Sin esta protección la junta tórica se puede introducir en la ranura de sellado y romper por la extrusión en caso de altas presiones. Esto resulta en fugas. Algunas construcciones no permiten crear la ranura de sellado lo suficientemente pequeña en relación con la presión del sistema. En estos casos es muy práctico el empleo de un anillo de soporte. Protege la junta tórica de la rotura cuando se producen altas presiones o hay que sellar ranuras grandes.
Aquí también hace falta pericia: anillos de soporte con propiedades especiales.
Los anillos de soporte se fabrican principalmente con PTFE. A esto se deben las fantásticas propiedades del material: el amplio rango de temperatura de -200 °C a 260 °C, la dureza adecuada y una resistencia casi universal a los medios. El comportamiento de flujo de PTFE protege a los anillos de goma blandos del daño mecánico. Los anillos de soporte se instalan en ambos lados detrás de la junta tórica sobre el lado en el que se aplica la presión – en el caso de los sentidos de presión. El anillo de soporte se deforma bajo presión y así se superan las ranuras a sellar. Dependiendo de los requisitos se emplean las siguientes opciones de anillo de soporte según la ISO 3601-4:
- anillo de soporte con forma de espiral del modelo T1
- anillo de soporte con ranura inclinada del modelo T2
- anillo de soporte sin ranura del modelo T3
- anillo de soporte con ranura inclinada, cóncavo del modelo T4
- anillo de soporte sin ranura, cóncavo del modelo T5
- Formas especiales
